O desenvolvimento de hardware muitas vezes força um compromisso tenso entre velocidade e desempenho. Componentes prontos para uso certamente aceleram a prototipagem inicial. No entanto, eles frequentemente introduzem comprometimentos críticos de RF durante a integração final do dispositivo. Você deve equilibrar constantemente os requisitos de frequência variável com restrições espaciais estritas. É aqui que uma antena telescópica personalizada se torna incrivelmente valiosa para os eletrônicos OEM modernos. Rádios portáteis, dispositivos IoT e equipamentos de teste especializados exigem precisão absoluta. As peças padrão raramente oferecem resultados consistentes dentro de gabinetes exclusivos e bem compactados.
Projetamos este artigo para fornecer aos gerentes de produtos OEM e engenheiros de RF uma estrutura prática e baseada em evidências. Você aprenderá exatamente quando e por que uma abordagem personalizada reduz os riscos de conformidade e minimiza as taxas de falhas em campo. Ao compreender as variáveis mecânicas e eletromagnéticas subjacentes, você pode fazer escolhas de projeto mais inteligentes no início do ciclo de vida do produto. Uma estratégia de RF bem planejada evita reprojetos dispendiosos e garante que seu produto final se conecte de maneira confiável ao mundo real.
Muitas equipes de engenharia caem na falácia do “suficientemente bom” durante os estágios iniciais do desenvolvimento do produto. As antenas padrão são testadas em perfeitas condições de laboratório. Os fabricantes de componentes geralmente os medem no espaço livre ou os montam em planos terrestres maciços e idealizados. Esses ambientes perfeitos nunca correspondem ao gabinete real do seu dispositivo OEM. Quando você coloca uma peça genérica em uma caixa de plástico ou metal apertada, seu desempenho eletromagnético muda drasticamente.
A proximidade de outros componentes internos destrói ativamente os padrões de radiação idealizados. Baterias, telas de cristal líquido (LCDs) e invólucros metálicos densos atuam como elementos parasitas. Eles afastam a frequência ressonante da banda de comunicação alvo. Este processo de desafinação degrada gravemente a intensidade geral do sinal. Um componente padrão pode apresentar um ganho excelente em uma folha de dados publicada. Dentro do seu produto físico, muitas vezes é difícil manter uma conexão estável.
A opção por designs padrão muitas vezes cria armadilhas financeiras ocultas mais tarde no ciclo de desenvolvimento. A falha nos testes de pré-conformidade representa um risco enorme. Quando os dispositivos falham nos testes regulamentares de emissões, as equipes de engenharia enfrentam semanas de trabalho frenético de redesenho. Os recalls de produtos devido à baixa variedade de campos também destroem a reputação da marca e a confiança do consumidor. O custo inicial de engenharia não recorrente (NRE) ligeiramente mais alto de um projeto personalizado atua como uma poderosa apólice de seguro. Ele protege seu projeto contra falhas e atrasos catastróficos em estágio final.
| variável de projeto | pronto para uso | Componente de engenharia personalizada |
|---|---|---|
| Disponibilidade de plano terrestre | Corresponde perfeitamente às especificações padrão da folha de dados | Formato altamente restrito, assimétrico ou fora do padrão |
| Material do invólucro | Plástico padrão com amplo espaço interno | Invólucros metálicos, pinturas metálicas, proximidade estreita dos componentes |
| Frequência alvo | Banda comercial padrão único (por exemplo, 2,4 GHz) | Frequências estreitas multibanda ou altamente específicas |
| Folgas Mecânicas | Amplo espaço externo e espaço de montagem | Requisitos rígidos de retração interna e fator de forma |
A engenharia de radiofrequência requer correspondência exata de impedância para maximizar a transferência de energia. Você deve ajustar o sistema para obter uma relação de onda estacionária de tensão (VSWR) notavelmente baixa. Os modelos padrão assumem um ambiente de sistema perfeito de 50 ohms. Sua placa de circuito impresso (PCB) exclusiva e o tamanho do plano de aterramento raramente fornecem essa combinação ideal nativamente. O ajuste personalizado ajusta a impedância do ponto de alimentação especificamente para seu layout físico. Essa precisão minimiza a potência refletida, protege o amplificador do transmissor e prolonga a vida útil da bateria.
Você não pode confiar em comprimentos de segmento genéricos para aplicações de comunicação especializadas. Comprimentos personalizados permitem que os engenheiros de RF atinjam bandas de frequência estreitas e extremamente específicas. Alguns dispositivos industriais exigem desempenho multibanda confiável sem experimentar zonas mortas. As bobinas de carregamento básico tornam-se elementos de design essenciais aqui. Eles alongam eletricamente o elemento enquanto mantêm o perfil físico surpreendentemente curto. A engenharia personalizada determina os valores exatos de indutância necessários para seus requisitos específicos de largura de banda.

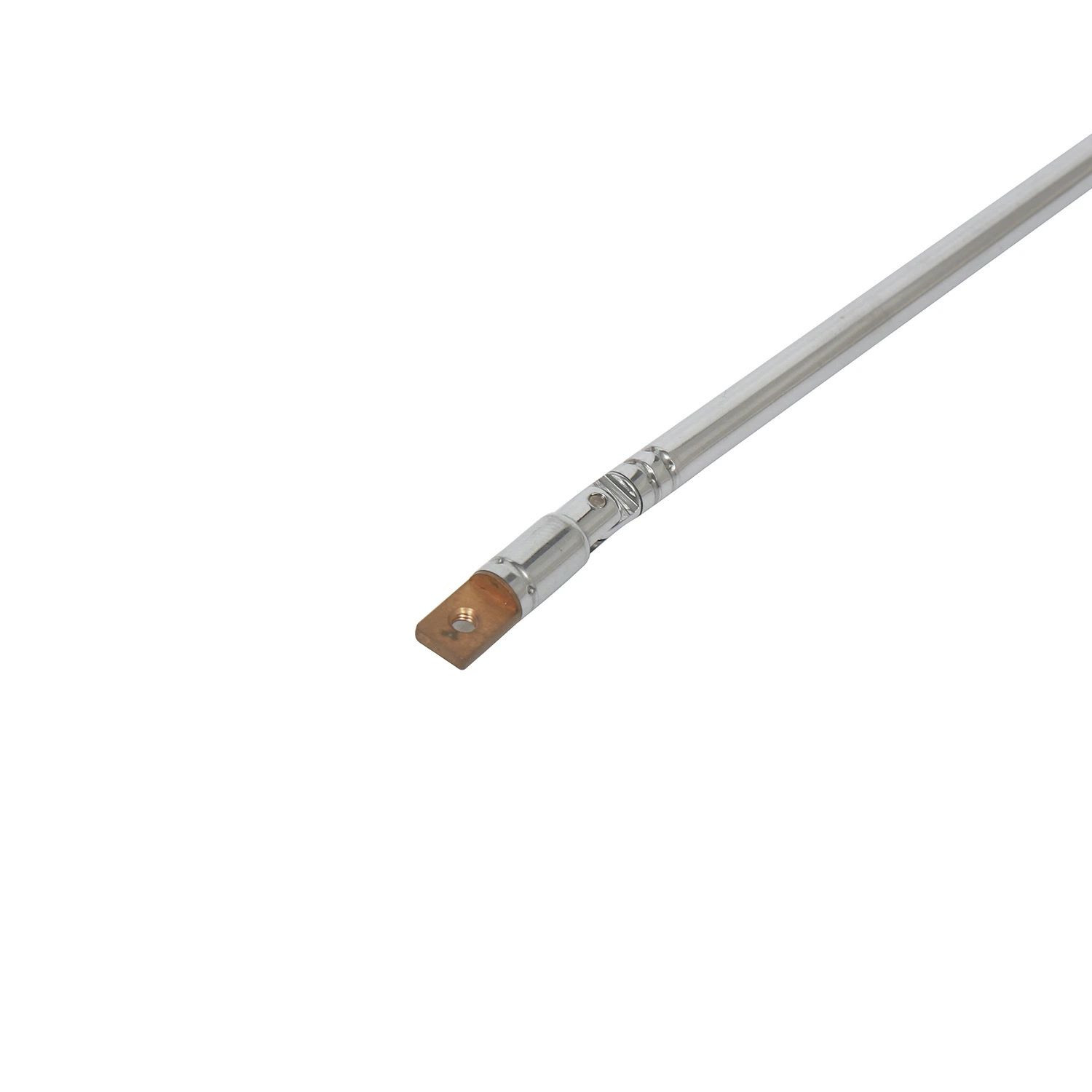

Uma antena opera tanto como um dispositivo mecânico quanto como um dispositivo elétrico. A espessura do tubo metálico determina a rigidez estrutural de todo o conjunto. O atrito da junta controla a suavidade com que as seções se estendem e permanecem seguras no lugar. A escolha do material determina o ciclo de vida operacional dessas peças móveis. O uso de um mastro de antena de aço inoxidável oferece resistência superior à corrosão em ambientes externos agressivos. O aço inoxidável previne ativamente a oxidação das juntas. A oxidação degrada gravemente a condutividade de RF consistente ao longo de milhares de utilizações. Alternativas de latão ou cobre muitas vezes falham rapidamente nesses rigorosos testes ambientais.
Os dispositivos dos fabricantes de equipamentos originais diminuem de tamanho a cada ano. As restrições espaciais internas são ferozmente contestadas por módulos de hardware concorrentes. O design personalizado das seções aninhadas de uma antena telescópica dobrável garante uma integração física perfeita. Ele se retrai totalmente em compartimentos de dispositivos restritos sem impactar outros módulos. O controle preciso do comprimento garante que a ponta de metal não causará acidentalmente curto-circuito em componentes internos delicados quando empurrada completamente para baixo. Este nível crucial de segurança mecânica continua impossível de garantir com peças genéricas e não otimizadas.
Cada objeto físico colocado próximo ao seu elemento radiante cria capacitância parasita. Este efeito de fechamento altera fundamentalmente a forma como o campo eletromagnético se propaga pelo espaço. Os conectores padrão geralmente apresentam perda de sinal indesejada exatamente no ponto de conexão. Montagens de base personalizadas projetadas para seu gabinete específico atenuam diretamente essa perda. Você pode especificar conectores SMA, BNC personalizados ou pogo-pin proprietários durante a fase de design. Essas conexões personalizadas mantêm uma continuidade de impedância estrita desde o traço da PCB até o metal radiante.
Os órgãos reguladores globais impõem limites estritos às emissões eletromagnéticas e à imunidade. As certificações da FCC, CE e IC permanecem obrigatórias para a entrada legal no mercado. Os fabricantes personalizados projetam proativamente com esses limites regulatórios estritos em mente desde o primeiro dia. Eles suprimem estruturalmente emissões espúrias através de uma geometria precisa. Eles otimizam o padrão de radiação para concentrar a energia exatamente onde é necessária, em vez de vazá-la para bandas restritas adjacentes. Esta metodologia proativa simplifica drasticamente o processo final de certificação do laboratório.
Os testes laboratoriais básicos representam um ambiente puramente passivo. Os cenários de uso do mundo real são altamente ativos e imprevisíveis. A interação do usuário muda fundamentalmente a física do dispositivo. Os efeitos manuais em rádios portáteis ou equipamentos de teste portáteis dessintonizam severamente a frequência ressonante. O tecido humano atua como um material dielétrico que absorve energia de RF. A modelagem personalizada do padrão de radiação mitiga ativamente esse grave efeito de dessintonização. Os engenheiros simulam como o dispositivo se comporta quando segurado fisicamente. Posteriormente, eles mudam o ajuste da linha de base para que o desempenho máximo de RF se alinhe com o estado ativo, em mãos, em vez do estado passivo da área de trabalho.
A transição de um conceito básico para um componente produzido em massa requer um fluxo de trabalho altamente disciplinado. Conhecer essas etapas sequenciais ajuda as equipes OEM a alinhar com precisão os cronogramas internos dos projetos. Uma abordagem estruturada elimina suposições e evita erros dispendiosos em ferramentas.
Nem todos os fornecedores de componentes possuem capacidades genuínas de engenharia de RF. Muitos simplesmente dobram e cortam metal. Você deve avaliar rigorosamente os potenciais parceiros para garantir o sucesso do produto. Use os critérios a seguir para separar simples fabricantes de metal de parceiros de engenharia altamente capacitados.
Uma antena personalizada é muito mais do que uma simples haste telescópica de metal. Ele opera como um componente de radiofrequência altamente sensível, totalmente crítico para o sucesso geral do seu produto no mercado. Tratá-lo como uma reflexão tardia quase garante enormes dores de cabeça de integração. Aconselhamos fortemente que as equipes de engenharia de hardware envolvam fabricantes especializados durante a fase inicial de layout da PCB. Não espere até que a carcaça mecânica esteja permanentemente travada e o ferramental de moldagem por injeção esteja finalizado. A colaboração precoce resolve graves incompatibilidades de impedância antes que elas se transformem em revisões de hardware caras.
Você pode obter alcance, duração da bateria e durabilidade significativamente melhores afastando-se das peças genéricas do catálogo. Garanta sua vantagem competitiva priorizando a engenharia de RF precisa em vez da conveniência percebida no curto prazo. Contate-nos hoje para discutir detalhadamente suas necessidades de antena telescópica . Solicite uma avaliação abrangente de capacidade personalizada para ver exatamente como os componentes personalizados podem elevar o seu próximo grande lançamento de produto.
R: Os prazos padrão geralmente variam de três a seis semanas. Isso depende muito da complexidade mecânica e das simulações de RF necessárias. Ajustes simples de comprimento levam menos tempo. Projetos complexos que exigem novas bobinas de carregamento de base, conectores especializados ou testes intensivos em câmaras anecóicas levarão o cronograma para a marca de seis semanas.
R: Embora existam MOQs para cobrir custos iniciais de configuração e ferramentas, eles raramente são restritivos para projetos OEM sérios. Os fabricantes geralmente executam lotes pilotos menores para testes beta. Essas execuções piloto permitem validar o desempenho em campo no mundo real antes de se comprometer com volumes de produção em massa em grande escala.
R: Sim, mas sempre se aplicam limitações físicas. Os engenheiros usam bobinas de carregamento de base especializadas ou projetam comprimentos de extensão específicos ajustados pelo usuário para atingir bandas distintas. O verdadeiro desempenho multibanda requer uma correspondência cuidadosa de impedância para garantir que não existam zonas mortas entre as frequências operacionais primárias.
R: As folhas de dados mostram o desempenho testado em ambientes de espaço livre ideais ou em planos terrestres massivos. Seu dispositivo real apresenta tamanhos exclusivos de plano de aterramento, invólucros de plástico e componentes metálicos internos. Esses elementos próximos criam capacitância parasita. Eles dessintonizam severamente a frequência de ressonância e alteram o padrão de radiação ideal.
